バッテリーサルフェーションとは何ですか?
Contents in this article

バッテリーのサルフェーションはどのように起こるのですか?

バッテリーのサルフェーションは、バッテリーの充電量が不足していたり、満充電になっていない状態で発生します。 フル充電しないでいると、その度にサルフェートが蓄積されていきます。 バッテリーサルフェーションとは何ですか? 電池を使用していると、小さな硫酸塩の結晶ができることがあります。 これは正常なことで、バッテリーに害を与えるものではありません。 しかし、定期的に満充電にならない状態が続くと、非晶質の硫酸鉛がより安定した結晶に変化し、負極板に付着してしまいます。 これが塩の結晶のように成長し、負極活物質が電池反応に完全に関与できなくなる。

バッテリーサルフェーションとは何ですか?

バッテリー 硫酸化、特にマイナスプレートの硫酸化は、バッテリーの故障の重要な原因となります。 硫酸鉛は水にわずかに溶け(45mg/リットル)、酸の濃度が1.05sp.grを超えると溶解度は低下する。 硫酸鉛は継続的に溶解し、溶解した種との動的な平衡状態で再沈殿します。 長期間、電池が高温で放置されると、微細な粉末状の硫酸鉛が固まって結晶状になります。

放電された電池は、さらにサルフェーションを起こします。 硫酸鉛の大きさは1μm程度ですが、8日後には5μm、5ヶ月後には10μmになります。 大きくなった結晶はなかなか充電されず、容量が減ってしまいます。 この不可逆的な、大きくて硬い、固まった硫酸鉛の形成はサルフェーションと呼ばれています。

また、このタイプの硫酸鉛は、バッテリーの内部抵抗を増加させます。

バッテリーのサルフェーションの兆候は? バッテリーのサルフェーション症状

  • バッテリーの容量低下
  • 電解質濃度の低下
  • 充電電圧が高く、充電の受け入れが悪い
  • 初期のガス化
  • 活性物質の増量とがっちりした脱落
  • プレートの変色、砂や砂ぼこりのような手触り
バッテリーサルフェーションとは何ですか?
バッテリーのサルフェーションの症状

バッテリーのサルフェーションはどのような影響がありますか?

バッテリーのサルフェーションには、「可逆的サルフェーション」と「不可逆的サルフェーション」の2種類があります。 バッテリーをすぐに修理する場合は、満充電のバッテリーに過充電をして結晶を破壊することで可逆的なサルフェーションを修正することができます。

バッテリーの永久的なサルフェーションは、バッテリーの放電を数週間から数ヶ月間放置した場合に起こります。 この状態では、ネガティブなプレートが白く見えるほど結晶が大きくなります。 このような硫酸化した電池を回収することは非常に困難です。

バッテリーのサルフェーションの原因は何ですか? バッテリーのサルフェーションを解説

バッテリーのサルフェーションには様々な原因があります。 バッテリーのサルフェーションを引き起こす主な要因は以下の通りです。

  • バッテリーを長時間放電したままにすること
  • バッテリーが頻繁に充電されていない
  • 電解液の量が少ない、または 電解液の量がプレートの上面よりも下がる
  • 高温下での電池の保存
  • 遅れている細胞に対する是正措置の不在。
  • 誤ってDM水ではなく酸性電解液を入れてしまう
  • 高温動作
  • 頻繁な充電不足やフロート電圧の低下
  • 電解質の層化。
  • 暑い時期に放置しておくと劣化が進む

バッテリーのサルフェーションを防ぐには?

長期間離れた場所に保管する必要がある場合は、まず完全に充電してください。 その後、スマートチャージャーに接続すると、バッテリーを低電圧またはフロート充電に保つことができます。 これにより、バッテリーが硫酸化しないようにすることができます。

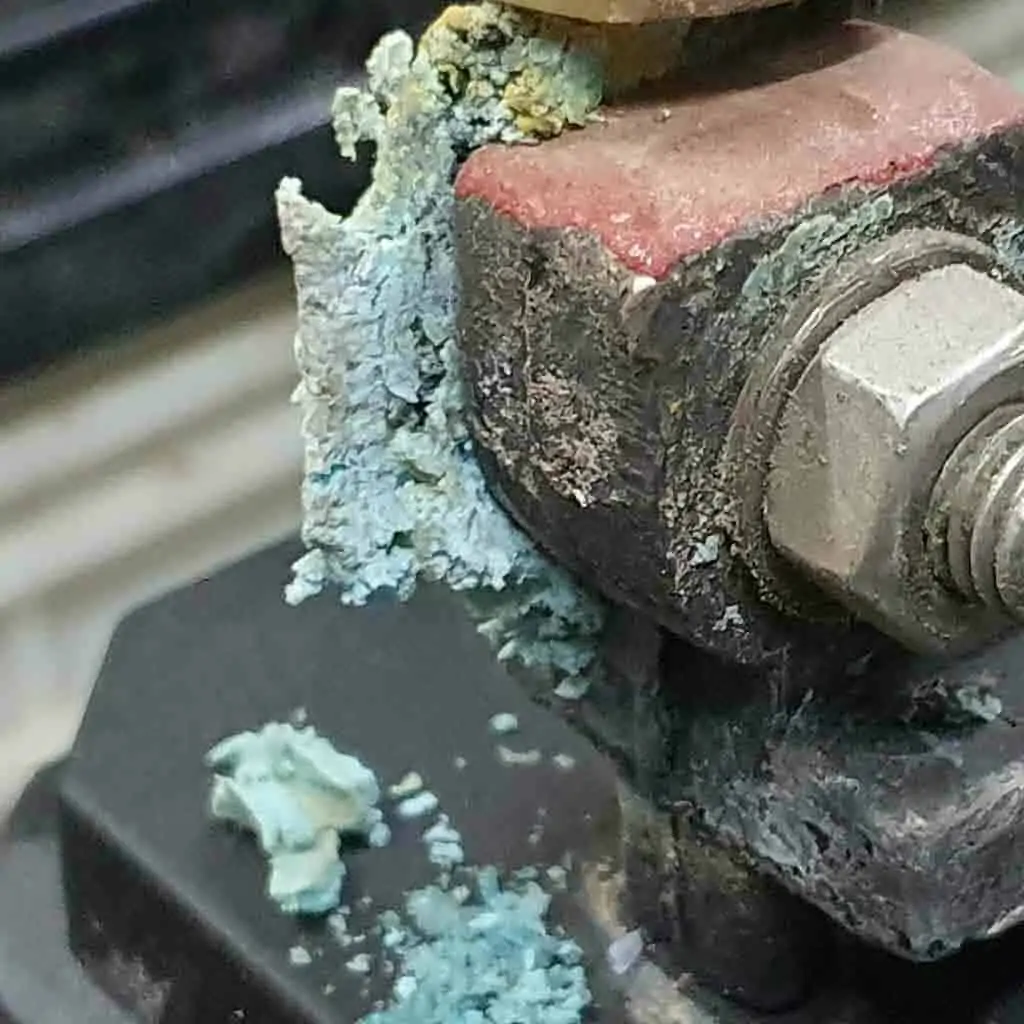

バッテリーの端子についている青い粉は何ですか? サルフェーション用電池処理剤

バッテリーの端子周辺に見える白い粉は、硫酸鉛です。 端子に導電性を高めるために銅を挿入すると、銅が硫酸と反応して硫酸銅になる。 無水硫酸銅は青緑色に発光します。 これは年に一度、重曹と水で洗い流すだけでOK。 バッテリー端子は常に清潔に保ち、グリスではなくワセリンを薄く塗っておきます。

バッテリーのサルフェーションを解消するには?

  • 小さな電流で長時間充電します。この方法は、硫化度が低いまたは早い場合に推奨されます。 硫酸化したセルには蒸留水を補充します。通常の電流で、顕著なガス発生段階まで充電します。 30分ほど休ませてから、大量のガスが発生するまで通常の充電電流の10分の1の電流で充電してください。 再び30分休む。 上記の低料金で充電できます。 この作業を、セルの比重と充電電圧が正常値に近い状態で一定になるまで何度も繰り返します。 要求される密度のレベルを微調整することができるかもしれません。

バッテリーのサルフェーションは元に戻せますか?

  • 全量蒸留水交換で充電。 :最近、サルフェーションレベルが高い場合にお勧めです。 1.7V/セルまで完全に放電します。 電解液を排出する。 そして、蒸留水に交換します。 1時間ほど浸した後、2.3V/セルで充電します。 初期の充電電流は低く、徐々に上昇していきます。
  • 密度も徐々に高くなっていきます。 濃度が1.2になったら、セルの発熱を避けるために、充電電流を通常の充電電流の1/5にしてください。 ガスが大量に発生し、重力が安定したら充電を停止し、しばらく休んでからC20~1.75V/セル程度の低電流で放電します。 このサイクルは、sp.grが正常に近いレベルになるまで繰り返されます。 濃度の微調整を行い、通常の使用に戻します。
  • 全量蒸留水交換で充電。 :最近、サルフェーションレベルが高い場合にお勧めです。 1.7V/セルまで完全に放電します。 電解液を排出する。 そして、蒸留水に交換します。 1時間ほど浸した後、2.3V/セルで充電します。 最初の充電電流は低く、徐々に上昇していきます。 密度も徐々に高くなっていきます。 濃度が1.2になったら、セルの発熱を避けるために、充電電流を通常の充電電流の1/5にしてください。
  • ガスが大量に発生し、重力が安定したら充電を停止し、しばらく休んでからC20~1.75V/セル程度の低電流で放電します。 このサイクルは、sp.grが正常に近いレベルになるまで繰り返されます。 濃度の微調整を行い、通常の使用に戻します。
  • 深い放電の回復。長い間放置されていた細胞には有効かもしれません。 セルは0.2Cの電流で充電され、2.4/セルの電圧に達した時点で電流は0.05Cに減少します。 電圧とsp.grが安定した値になったら、充電を停止して1時間休ませます。 再度、0.05Cアンペアで、定常状態(Vとsp.grが一定)に達し、ガスが高くなるまで充電を続ける。 再び1時間休む。
  • このような休息を伴う充電を、充電開始直後にガスが発生するまで繰り返します。 ここで、1時間後に0.02Cアンペアで放電させ、カットオフ電圧を1.75にします。 2時間ほど休む。 上記のように休息サイクルで充電だけを繰り返し、放電を繰り返します。 完全に復元するには約7~8回のサイクルが必要です。
  • 全量蒸留水交換で充電。 :最近、サルフェーションレベルが高い場合にお勧めです。 1.7V/セルまで完全に放電します。 電解液を排出する。 そして、蒸留水に交換します。 1時間ほど浸した後、2.3V/セルで充電します。 最初の充電電流は低く、徐々に上昇していきます。 密度も徐々に高くなっていきます。 濃度が1.2になったら、セルの発熱を避けるために、充電電流を通常の充電電流の1/5にしてください。

バッテリーのサルフェーションを防ぐには?

適切な充電を行うことで、バッテリーを長持ちさせることができます。 私たちの生活に欠かせないものとなったバッテリー。 また、4年から10年に一度、デザインの必要性に応じて交換が必要となる最も高価なアイテムでもあります。 早期の故障を避けるためにも、定期的に適切な充電を行うことが賢明です。 バッテリーのサルフェーションは簡単に防ぐことができます。

Please share if you liked this article!

Share on facebook
Share on twitter
Share on pinterest
Share on linkedin
Share on print
Share on email
Share on whatsapp

Did you like this article? Any errors? Can you help us improve this article & add some points we missed?

Please email us at webmaster @ microtexindia. com

On Key

Hand picked articles for you!

ニュースレターに参加しよう

バッテリー技術の最新情報をお届けする8890人のメーリングリストに参加しませんか?

プライバシーポリシーはこちら– お客様のEメールを誰とも共有せず、スパムメールも送らないことをお約束します。 配信停止はいつでも可能です。
