バッテリー充電の正しい方法とは

電池は、化学的に結合した構造体にエネルギーを蓄え、そのエネルギーを電池の化学的放電反応による電子の形で放出する電気化学デバイスである。 電池を充電すると、電池の活物質に蓄えられている化学結合を改めるための電子が得られます。 このブログで紹介している鉛蓄電池、ニッケル水素、ニッケルカドミウム、リチウムイオンなど、すべての化学物質に対応しています。 今回のブログでは、12Vバッテリーの最適な充電方法についてご紹介します。
原則として、充電には大きく分けて3つの種類があります。
– 定電圧(CV)
– 定電流(CC)
– コンスタントパワー(テーパー充電)

すべての充電プロファイルとすべての充電機器は、これらの基本的な方法のバリエーションを使用し、多くの場合、組み合わせて使用します。
バッテリーの充電速度は、1秒間にバッテリーに流れ込む電子の数(電流)によって決まります。 光と同じように電気の流れの速さは決まっているので、充電量を増やすには電流密度、つまり1秒間に流れる電流の数を増やさなければならない。 電子をAMに押し込む力、すなわち電圧を上げれば、電子の流れは大きくなる。 電圧が高いほど、アンペア数も多くなります。

電池の種類によって電圧や内部抵抗が異なり、それに応じて充電電圧も異なります。 このブログでは、鉛蓄電池、リチウムイオン電池、ニカド電池、ニッケル水素電池の化学的性質について考えてみます。

鉛蓄電池を例にとると、電子を蓄えたり放出したりする化学反応を「ダブルサルフェート理論」と表現しています。

  • PbO2 + Pb + 2H2SO4 = 2PbSO4 + 2H2O……………………………………..eq.1

この反応では、放電中に電解液である希硫酸が正極板と負極板に反応して水に変化します。 マイナス板は電子を与えることで酸化されて硫酸鉛となり、プラス板は電子を受け入れることで酸化鉛から硫酸鉛へと還元され、二酸化鉛を硫酸鉛に変える。 この間、水が発生することで、酸性電解液が希釈され、プレート間の電位差が減少します。 これにより、電解質のSGが低下し、バッテリーの電圧が低下します。 バッテリー充電では、これが逆になります。 したがって、これらの2つのパラメータ、すなわち電池電圧と電解液SGは、鉛蓄電池の充電状態を測定するものです。

12V鉛蓄電池の充電には、完全に充電された状態のバッテリーの静止電圧よりも高い電圧が必要で、通常、新品の浸水式バッテリーでは12.60~12:84、新品のVRLAバッテリーでは12:84~13.08となっています。 鉛蓄電池には、平板型の浸水型、チューブラー型の浸水型、そしてAGM(平板型)とGEL(主にチューブラー型)のVRLAの4つの基本バリエーションがあります。 電池の種類とその用途、関連する充電方法を表1に示します。

バッテリータイプ 通常のバッテリー充電方法
鉛蓄電池平板浸水型充電方法 定電流テーパー充電
定電流・定電圧テーパー充電
定電圧テーパー充電
鉛蓄電池チューブラープレート浸水式充電方法 定電流テーパー充電
定電流・定電圧テーパー充電
定電圧テーパー充電
VRLA型鉛蓄電池(AGM SMF)の充電方法 定電流・定電圧充電
定電圧充電
パルスによる定電流・定電圧充電
鉛蓄電池チューブラーゲルVRLAの充電方法 定電流・定電圧充電
定電圧充電
パルスによる定電流・定電圧充電
ニッケル・カドミウム電池の充電方法 タイマーによる定電流スロー 制御なし
dT/dTカットオフ付き定電流
定電流、-dV/dTカットオフ
リチウムイオン電池の充電方法 最終的に電流をカットする定電流
電圧カット機能付き定電流
最終的に電流をカットする定電圧

表1 – さまざまな種類のバッテリーと、異なる種類のバッテリーケミストリーの関連するバッテリー充電方法

  • CC = 定電流
  • CV=定電圧
  • dT/dt = 温度勾配
  • -dV/dt -負の電圧スロープ

充電方法は、以下の通りです。

  • 定電流充電
    このタイプの充電では、バッテリーの充電が完了すると電圧が上昇します。 電流は、バッテリーの電圧や温度を低く抑えるための値に制限されています。 一般的には、過剰なガスと水の損失を防ぎ、ポジティブグリッドの腐食を減らすために、充電器をオフにするタイマーがあります Fig. 1a. この充電方法は、密閉型やメンテナンス性の低い浸水型鉛蓄電池には適していません。
  • 定電圧・電流制限テーパー充電
    電圧制限された充電では、ガス発生の問題は最小限に抑えられるか、あるいは根絶されます。 Fig.1bでは、12Vのバッテリーの場合、概ね13.38~14.70Vの間で電圧がピークに達していることがわかります。 最大充電電圧に達すると、電流が急激に減少することがわかります。 このタイプの充電は、後半の充電段階での電流レベルが低いため、一般的に長時間を要します。 一般的には、長時間の充電が必要なUPSやスタンバイ電源として使用されています。
  • テーパーチャージ
    これは最もシンプルな形の充電器で、通常は変圧器を使用しており、一定の電力出力、すなわちワット数を得ることができます。 電圧が上がると電流が減り、バッテリーへの入力電力を一定に保つことができます。 Fig.1cは、バッテリー電圧の上昇に伴って電流が減衰していく典型的な曲線です。 また、逆起電力は充電状態のSOCによって増加し、バッテリーがそれ以上の電力を引き出せないため、電流は非常に低いレベルにまで低下します。
  • このタイプの充電器は、ガスの発生量がバッテリーの電圧に依存するため、鉛蓄電池の密閉型メンテナンスフリーバッテリーには適していません。 この場合、充電電圧が16~17ボルトと高くなり、深刻なガス発生の原因となり、圧力リリーフバルブが開いて水漏れが発生する可能性があります。

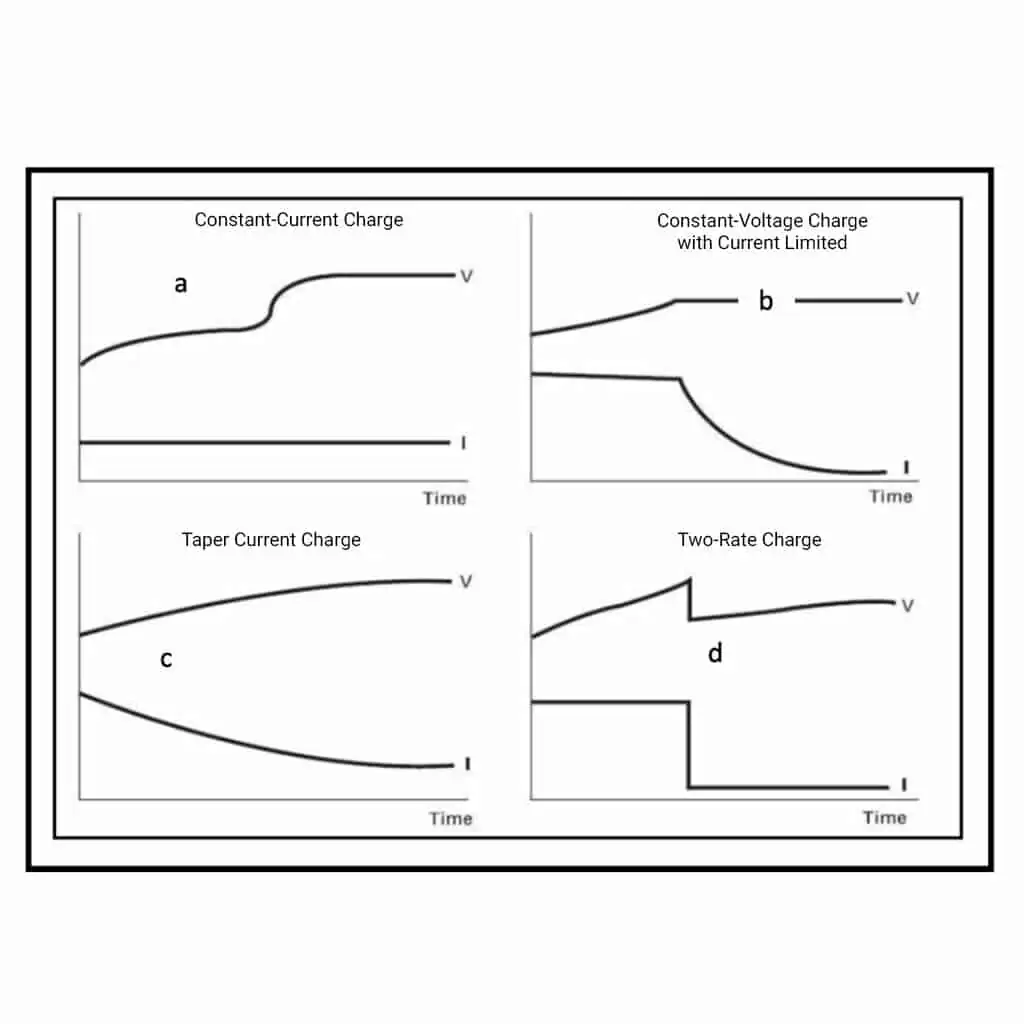

図1 バッテリー充電プロファイル
図1 バッテリー充電プロファイル

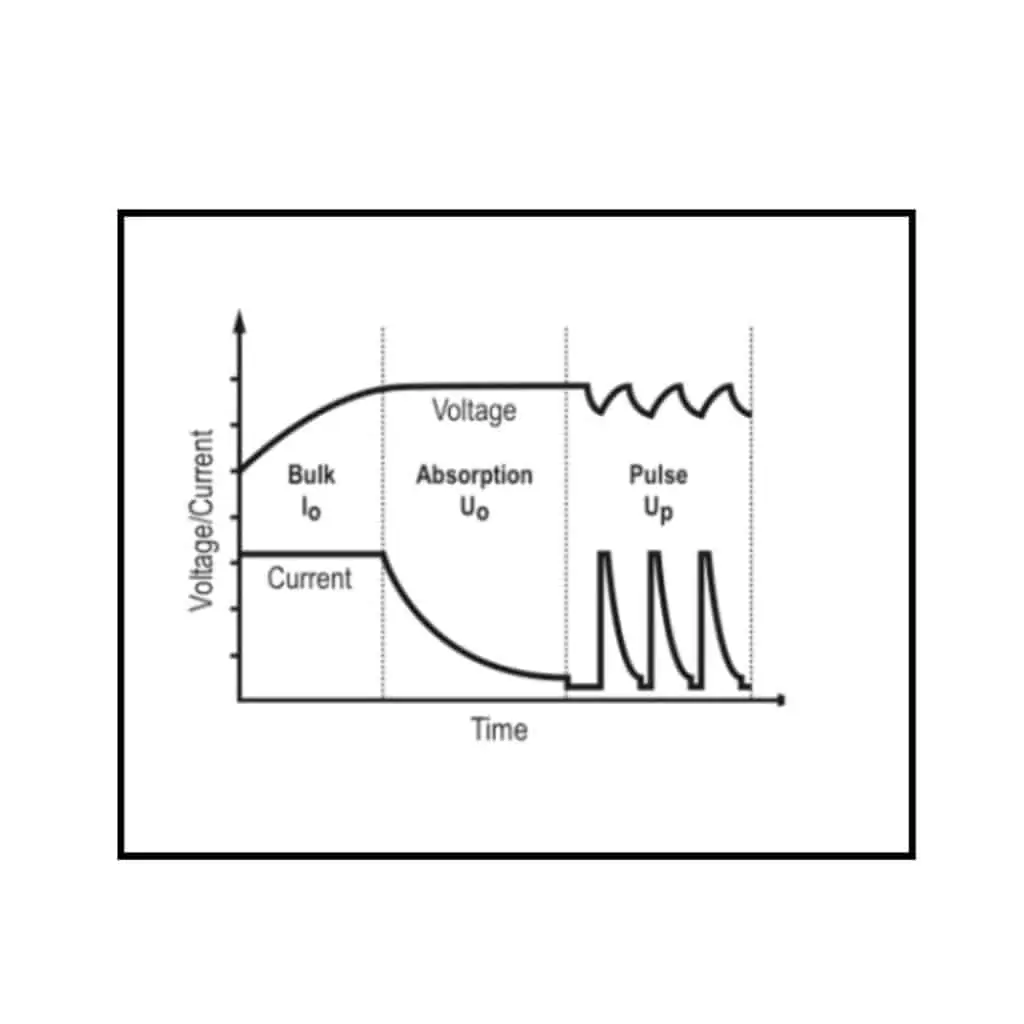

図-2 電圧制限付きパルスバッテリー充電
図-2 電圧制限付きパルスバッテリー充電
  • 電流と電圧の2段階の制限付き充電
    また、人気のある充電プロファイルを図に示します。 1d. これにより、バルク相ではガス化電圧に達するまで電圧が上昇することになる。 その後、電流は低い固定値まで下がり、電圧はガスが発生するレベルまで徐々に上昇していきます。 一般的には、最初のバルク相の充電時間に連動した時間的な切れ目があります。 これにより、バッテリーの充電状態に応じて、一定のガス発生期間と一定のアンペアアワーの入力が可能になります。

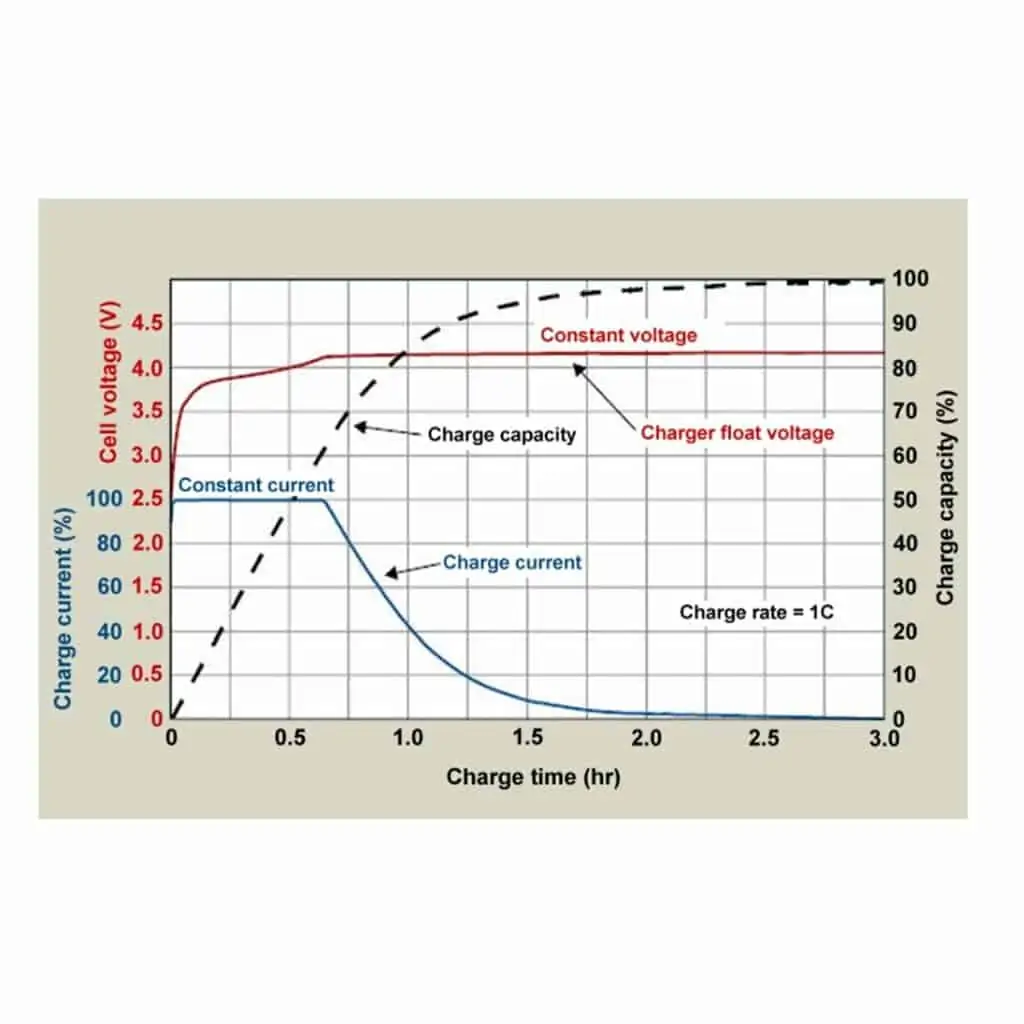

図3 リチウムイオン電池の代表的な充電アルゴリズム
図3 リチウムイオン電池の代表的な充電アルゴリズム

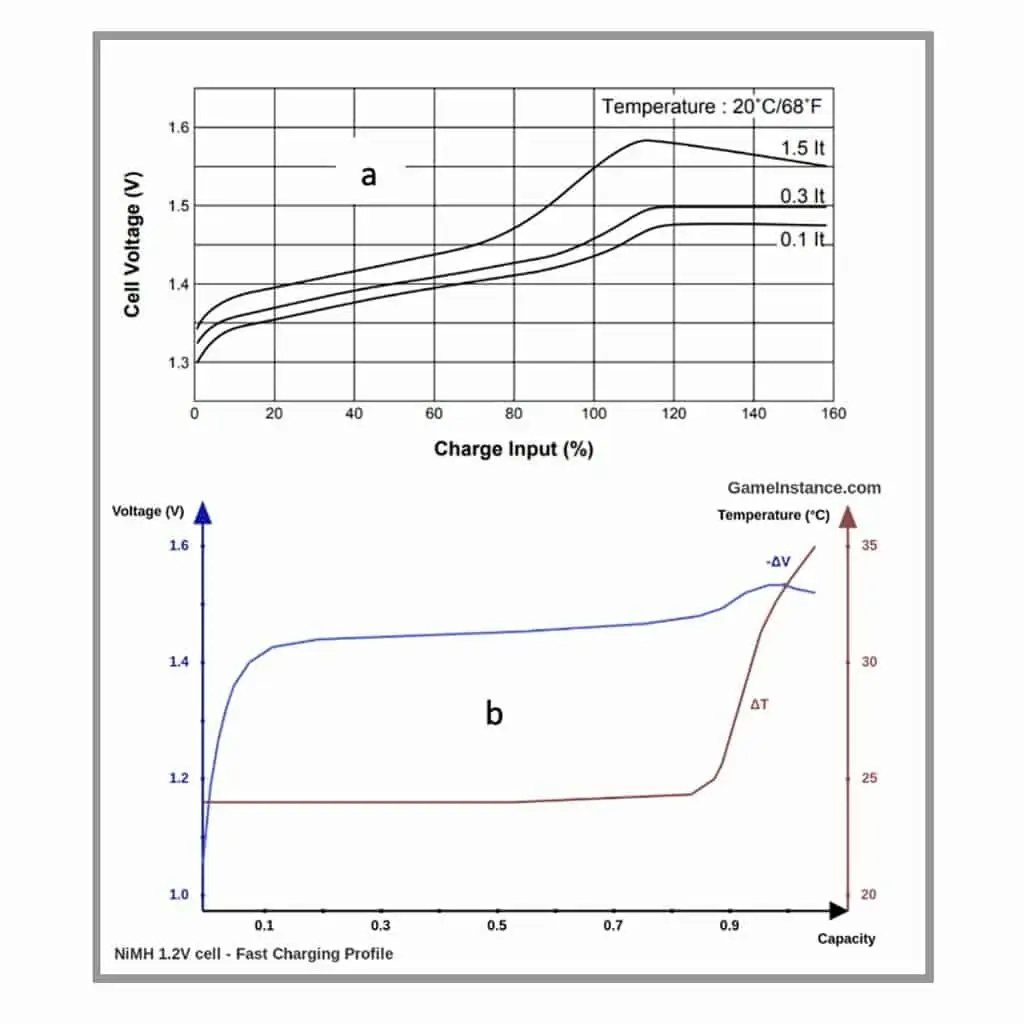

Fig 4 Ni-Cadの典型的な充電曲線 (a)とNiMH (b) セル
Fig 4 Ni-Cadの典型的な充電曲線 (a)とNiMH (b) セル
  • 電圧制限されたバルク充電と均等化された定電流パルス。
    Fig. 2は、一般的なパルス充電方式を表したものです。 これは一般的に、VRLAバッテリーのユーザーが、バッテリーを完全に再充電する時間が限られている場合に有効です。 この方法では、電荷の大部分が適用されるCCとCVの両方の段階があります。
  • パルスは一般的に、電圧制限を伴う10~20秒の電流バーストの後、最大で2~3分の休止時間があります。 電圧は、持続時間が限られている電流よりも遅れているため、ピークレベルに達してから減衰することはありません。 このようにして、ガスの発生が制限され、電流パルス間の休止時間によってガスが水に再結合し、ドライアウトを防ぐことができます。

これまでのコメントは、鉛蓄電池に向けたものでした。 リチウムイオン電池、ニッカド電池、ニッケル水素電池の充電には、鉛蓄電池とは異なる電池充電アルゴリズムが必要です。 まず、リチウムイオン電池の場合、正極の種類によって充電電圧が異なることに注意が必要です。 リチウムイオン -FePO4は3で動作します。 2V/セル、Li-Coは4.3V/セルです。 つまり、2つのバッテリーに同じ充電器を使うことはできません。

しかし、大まかな原理はどのタイプのリチウムイオン電池でも同じで、鉛蓄電池とは全く異なります。 充放電の過程では化学反応が起こらないため、充電器の出力やBMS(Battery Management System)によって制限された非常に高い速度で高速に転送されます。 一般的には、電圧をカットした定電流で0.1Cから1Cのレートが一般的です。 図3は、リチウムイオン電池の典型的な充電プロファイルです。 また、1Cアンペア値の2〜3%程度の最小電流に達した時点で充電期間を終了させることもできます。

また、NiMHとNiCdは充電パターンが異なり、他のケミストリーとの間でも、またお互いに充電に対する反応が大きく異なります。 図4は、Ni-Cadの典型的な充電パターンです。 (a)とNiMH (b). どちらのニッケル製品も静止状態と動作電圧は同じですが、充電時の電圧は大きく異なります。 どちらのタイプの充電器でも、充電終了のメカニズムを電圧に頼ることはできません。 このため、充電器は単純に、時間、電圧の傾き、傾きの温度変化による終端を持つ1段または2段の定電流充電器を使用する。 充電特性を見ると、充電が100%完了すると、温度上昇と同時に電圧応答が低下していることがわかります。

これらの特性を利用して、充電の終了を判断します。 絶対電圧は温度によって変化し、両タイプのセルで異なるためです。 負の電圧スロープの発生(-dV/dt)や、急激な温度スロープの上昇(dT/dt)が、最もよく使われる特性です。 タイミング法を使用する場合は、過充電や酸素の損失を防ぐために、電流は非常に低くする必要があります。 特にセルやバッテリーのバランスが崩れている場合には、1セルあたり0.9〜1.0ボルトまで放電してから、タイマー方式で充電した方が良い場合もあります。

バッテリーチャージャーの仕組みは?

すべての充電器は、交流(AC)系統の電力を取り込み、直流に変換します。 その際、ACリップルが発生しますが、これを3%以下に抑える必要があります。 市販の充電器の中には、充電中のバッテリーに悪影響を与える波動をフィルターする機能を備えたものがあります。 いずれにしても、単相電流には10%のリップルがあるので、3相電源を使用するのがよいでしょう。

すべての充電器は、交流(AC)系統の電力を取り込み、直流に変換します。 その際、ACリップルが発生しますが、これを3%以下に抑える必要があります。 市販の充電器の中には、充電中のバッテリーに悪影響を与える波動をフィルターする機能を備えたものがあります。 いずれにしても、単相電流には10%のリップルがあるので、3相電源を使用するのがよいでしょう。

定電圧充電器

定電圧は、電源があらかじめ設定した電圧に達するまで、充電器の全電流をバッテリーに流します。 そして、その電圧レベルに達すると、電流は最小値まで減少していきます。 使用するまでバッテリーを充電器に接続したままにしておくと、「フロート電圧」で維持され、通常のバッテリーの自己放電を補うためにトリクル充電が行われます。

定電圧定電流

CVCC(Constant Voltage / Constant Current)は、上記2つの方式を組み合わせたものです。 充電器は、バッテリーがあらかじめ設定された電圧レベルに達するまで、電流量をあらかじめ設定されたレベルに制限します。 その後、満充電になると電流は減少していきます。 鉛蓄電池はCC/CV(定電流定電圧)充電方式を採用しています。 レギュレーションされた電流は、充電電圧の上限に達するまで端子電圧を上昇させ、その時点で飽和により電流が減少します。

バッテリーチャージャーの種類

従来のバッテリー充電技術では、マイクロプロセッサー(コンピューターチップ)を使って3段階のレギュレーション充電を行っていました。 これが「スマートチャージャー」です。 これらはすぐに手に入ります。 鉛蓄電池の充電は、主に電流を入力して変換し、連続してフロート充電を行うという3つのステップがあります。 均一性を保つためには、定期的な均等化充電が必要です。 バッテリーの容量と寿命を維持するために、バッテリーメーカーが推奨する充電方法と電圧、または高品質なマイクロプロセッサー制御の充電器を使用してください。
スマートチャージャー」は、現代の充電技術を考慮してプロファイルされており、また、バッテリーからの情報を取り込んで、最小限の観察で最大の充電効果を得ることができます。

VRLA – ゲルとAGMバッテリーは、異なる電圧設定が必要です。 これは、ガスが発生したり、乾燥したりするのを防ぐためです。 VRLA(Valve Regulated Lead-acid)バッテリーの酸素再結合プロセスでは、水素発生とセルのドライアウトを避けるために低い電圧設定が必要です。
ゲルバッテリーの最大充電電圧は14.1または14.4ボルトで、これはウェットバッテリーやAGM VRLAタイプのバッテリーがフル充電に必要とする電圧よりも低い。 ゲル電池でこの電圧を超えると、電解質ゲルに気泡が発生し、永久的な損傷を引き起こす可能性があります。

充電の定格電流は、バッテリー容量の25%の最大電流で充電器のサイズを決めることを推奨しています。 容量の10%を指定している電池もあります 時間はかかりますが、低い電流で使用した方が安全です。

定電流-定電圧(CCCV)充電方式が良いでしょう。 一定の電流を流すと端子電圧が上昇し、充電電圧の上限に達すると飽和して電流が減少します。 充電時間は12~16時間で、大型の据置型バッテリーの場合はそれ以上(36時間)になります。 鉛蓄電池は、他のバッテリーシステムに比べて充電速度が遅く、急速に充電することができません。 CCCV方式では、鉛蓄電池を[1]定電流充電、[2]定電圧充電、[3]充電完了時のフロート充電の3ステップで充電します。

充電時間の約半分を占める「定電流充電」、より低い充電電流で飽和状態を維持する「トッピング充電」、自己放電による損失を補う「連続フロート充電」の3つの充電方式を採用。 定電流充電では、5〜8時間で約70%まで充電され、残りの30%は定電圧で満たされ、さらに7〜10時間持続します。 第3段階のフロート充電では、バッテリーを満充電の状態に保ちます。

バッテリーの充電、12Vバッテリーの過充電は大丈夫?

これらの化学物質はすべて、過充電によって損傷や安全上のリスクを引き起こす可能性があります。 鉛蓄電池の場合、過充電の電圧は制限されており、過剰な電流は水の分解、水素と酸素の放出、熱の発生などで散逸します。 電流を増やしても電圧は上がらず、ガスや水の損失率が上がり、温度上昇の原因となります。 多少の過充電は、特にセルやバッテリーの均等化が必要な場合には許容されます。

リチウムイオン電池は、電池に内蔵されているBMSにより過充電が起こりにくいという特徴があります。 これにより、終端電圧に達するか、または温度が高くなりすぎると、電流の供給が遮断されます。 これは、リチウムイオン電池には揮発性の電解質が含まれており、高温になるとその電解質が放出されるため、必要な予防措置です。 リチウムイオン電池は、電解液の蒸気が発火するため、過充電は非常に危険です。 ニッカド電池やニッケル水素電池は、たとえ密閉型であっても、酸素や電解質を失ってしまうので、過充電は禁物です。

バッテリーのSOCを示す指標には、端子で測定した残りの電圧、電解液の比重(浸水した開放型バッテリー)、インピーダンス値などがあります。 これらはバッテリーの化学的性質によって異なるため、それぞれの種類を見ていくのがよいでしょう。
1.鉛蓄電池。
比重。
充電時と放電時のプレートの硫酸との反応で、セル内の酸と水の比率が決まる。

充電時には硫酸の濃度が高く、放電時には低くなります(式1)。 酸の密度は1.84、水の密度は1なので、電解液の比重、SGは充電時に大きくなり、放電時に小さくなります。
この反応には一次関係があり、濃度の変化が直線的であるため、SGを測定することでバッテリーのSOCを直接知ることができます(図)。 5.

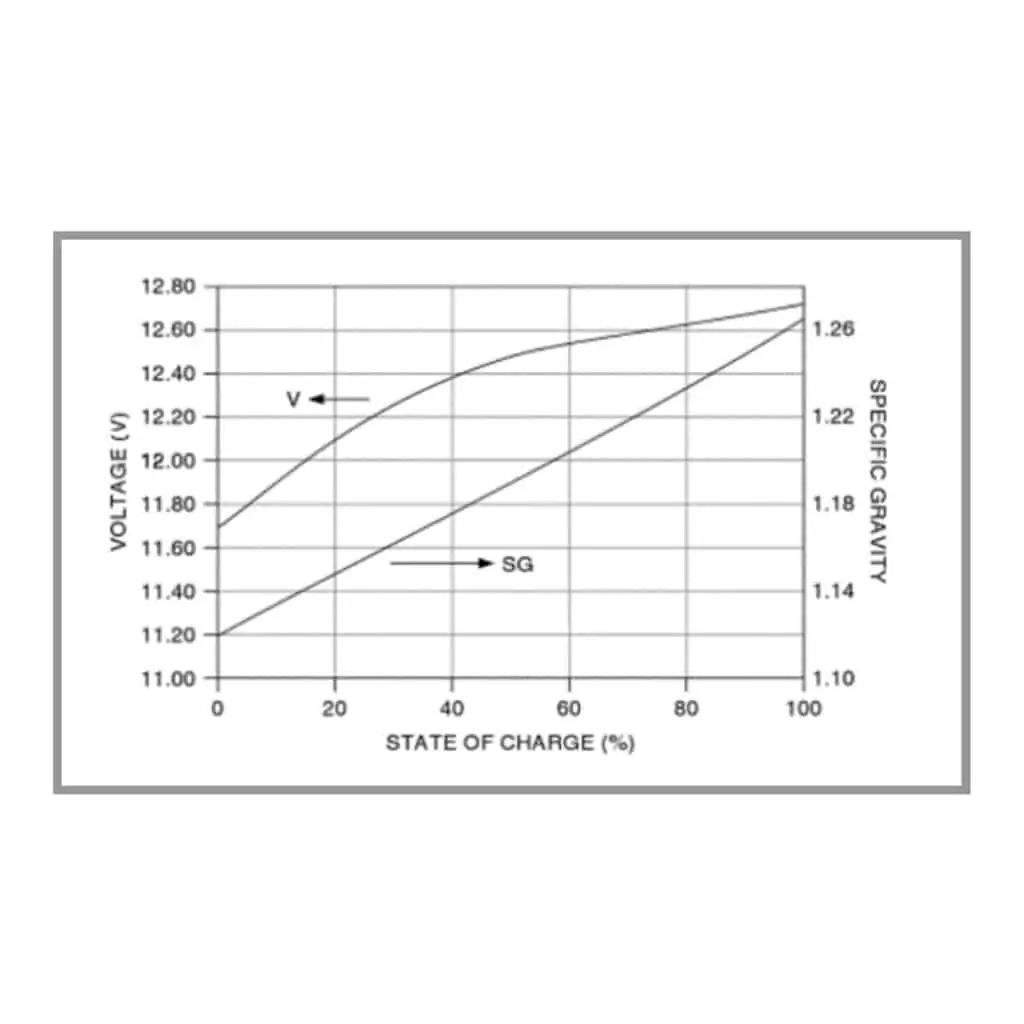

Fig.5 12V鉛蓄電池のSOCによる電圧とSGの変化
Fig.5 12V鉛蓄電池のSOCによる電圧とSGの変化

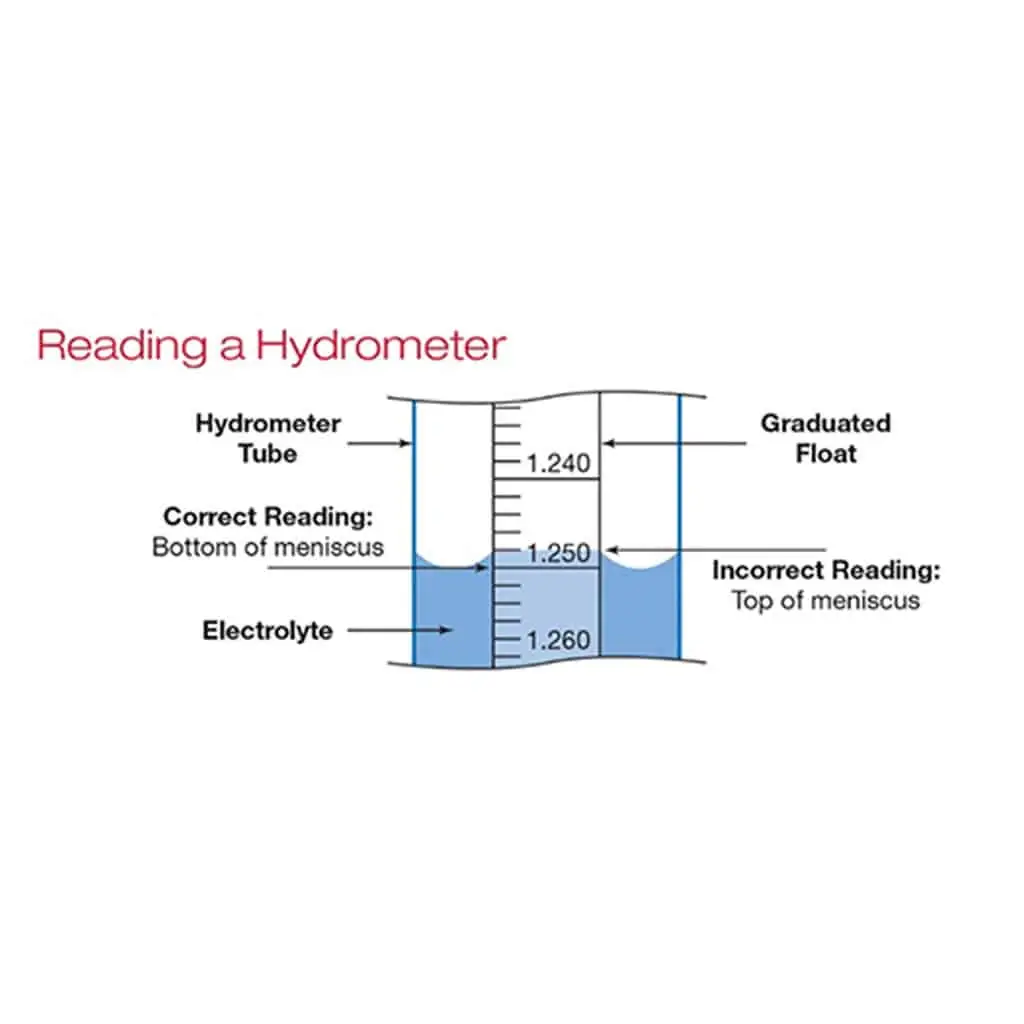

図6 浮ひょうを正しく測定する方法
図6 浮ひょうを正しく測定する方法

注意点としては、充電中のバルク、つまりプレガスの段階では適用されません。 電解液を撹拌しないと、充電時に生成された高密度の酸が沈み、セルあたりの電圧が2.4ボルトに達するまで、電解液の大部分がより希薄な状態になります。 この時点から、プレートで発生したガスが、酸を混ぜるための撹拌作用を起こします。

休止電圧。SOCの指標となるもので、セルの比重と次のような関係があります。

  • レストボルト = SG + 0.84 …………………………………………………………..eq 2

例として、比重が1.230の2Vのセルは、静止電圧が1.230 + 0.84 = 2.07Vとなります。

この関係を利用すれば、バッテリーのSOCをある程度正確に把握することができますが、バッテリーによってSGの動作範囲が異なるため、VRLAのSGの充電開始条件は1.32であるのに対し、OPzSのSGの充電開始条件は1.28となります。 また、温度もSGに影響を与えるため、セルの電圧に影響を与えます。 開放電圧に対する温度の影響を表2に示す。

また、充電したばかりの電池は、充電時に硫酸が生成されるため、プレートの横に高濃度の酸が存在することも要因の一つです。 このため、充電後の電圧は、48時間ほど高い状態が続き、その後、一定の値に落ち着きます。 短時間の放電でなければ、電圧を測る前に酸の濃度が均等になるようにバッテリーを休ませる必要があります。

SOC測定に必要なツール
これらは、電圧測定用の直流電圧計またはマルチメーターと、比重測定用の比重計で構成されています。
浸水したセルの場合、放電テスト以外で充電状態を判断するには、比重計が最適な方法です。 比重計の使用にはある程度の練習が必要で、非常に慎重に行う必要があります。 手順としては、目線の高さで比重計の数値を測れるように、電池を適切な位置に置きます(上図6)。

密閉型電池の場合、比重計を使用することができないため、残りの電圧を測定するしかありません。 この方法は、密閉型鉛蓄電池と浸水型鉛蓄電池の両方に適用できます。
そのためには、マルチメーターを適切な最大電圧に設定し、12ボルト以上の電圧を読み取り、かつ小数点以下2桁以上の精度を確保する必要があります。 式を用いて 完全に充電されたバッテリーに対するメーカーのSG値がわかっていれば、温度調整後の電圧を使ってSGを推定し、バッテリーのSOCを推定することができます。

電圧や比重計を使って充電状態(SOC)を測定する場合には、いずれも温度補正が必要です。 BCIから提供された表2には、比重計と電圧計の両方の測定値に対する適切な調整値が示されています。

表2 電解液の比重と電圧値の温度による補正

電解液温度 華氏(°F) 電解液温度 摂氏(℃) 比重計のSG値への加算・減算 デジタル電圧計の測定値に加減する
160° 71.1° +.032 +.192 V
150° 65.6° +.028 +.168 V
140° 60.0° +.024 +.144 V
130° 54.4° +.020 +.120 V
120° 48.9° +.016 +.096 V
110° 43.3° +.012 +.072 V
100° 37.8° +.008 +.048 V
90° 32.2° +.004 +.024 V
80° 26.7° 0 0 V
70° 21.1° -.004 -.024 V
60° 15.6° -.008 -.048 V
50° 10° -.012 -.072 V
40° 4.4° -.016 -.096 V
30° -1.1° -.020 -.120 V
20° -6.7° -.024 -.144 V
10° -12.2° -.028 -.168 V
-17.6° -.032 -.192 V

2.Li-ion、NiMH、NiCd。
これらの化学物質はいずれも、SOC測定に大きな課題を抱えています。 いずれも放電カーブが非常にフラットで、満充電時と放電時の電圧差が非常に小さいのが特徴です。 NiCdとNiMHの充放電反応は、電解質のSGを大きく変化させることはなく、すべてのリチウムイオン化学製品は完全に密閉されたセルで動作する。 このため、使用中のバッテリーを静的またはランダムにチェックすることは、専門家でないユーザーにとってはほとんど不可能です。 現在、これらの化学物質の充電状態(SOC)の測定は、動作中の動的な測定値に基づいています。

アンペア・アワー・カウント、放電電流に対する電圧応答、さらには定電流パルスに基づくものもあります。 測定器は通常、電気自動車や産業機械などの高価で高度な機器に組み込まれており、使用可能なランタイムを知る必要があります。 ハンドパワーツールのような高性能ではない機器では、ツールの停止や動作の低下に気づくことが唯一の指標となります。

バッテリーの内部インピーダンスを測定し、充電状態を予測するインピーダンススペクトロメーターテスターが市販されています。 これらの機器は、様々な充電状態、様々な年代の数百個のバッテリーをテストしてSOCを予測するアルゴリズムに依存しています。 その結果は、特定のバッテリーの化学的性質と年齢に固有のものです。 アルゴリズムを作るために行われたテストが多ければ多いほど、アルゴリズムはより正確になります。

充電中、過充電になることはありますか?

どのように充電状態を測定するにしても、すべての種類のバッテリーに適用されるルールがあります。 これは、電池の過放電を防ぐためのもので、電池のセルが逆回転したり、マイナス電圧になったりして、個々のセルが破損する可能性があります。 過充電は明確ではありませんが、鉛酸の場合、セルやバンク内の個々のバッテリーを均等にするために過充電が必要になることがあります。 しかし、過度の過充電は、水分が抜けてガスが発生したり、正極板が腐食したりして、電池の寿命を縮めてしまいます。

ニッケル水素電池の場合、最も多い問題は水切れであり、寿命を縮める原因となります。 リチウム電池の場合は、あらかじめ設定された電圧で自動的に電流入力が遮断されるBMSが内蔵されているため、通常は過充電ができません。 一部のデザインでは、過充電を防止するヒューズが内蔵されています。 しかし、これでは通常、バッテリーが不可逆的に動作しなくなってしまいます。

バッテリーの充電、過充電をどうやって回避するか?

バッテリーを充電するかどうかは、使用状況や放電の度合いによって異なります。 バッテリーの寿命を最大限に延ばすためには、すべての化学物質において、DOD80%以下にならないようにすることが一般的です。 つまり、バッテリーの最終的なSOCは、測定時点から1日の動作が終了するまでの間に算出する必要があります。 例えば、動作開始時のSOCが40%で、動作終了時には70%の容量を使用する場合、バッテリーを再充電してから動作を継続させる必要があります。

この判断をするためには、バッテリーの残存容量や駆動時間を把握する必要があります。 電池の容量は放電率で決まるので、これは一筋縄ではいきません。 放電量が多いほど、使用可能な容量は少なくなります。 Fig.8に示すように、鉛蓄電池はこの影響を非常に受けやすい。

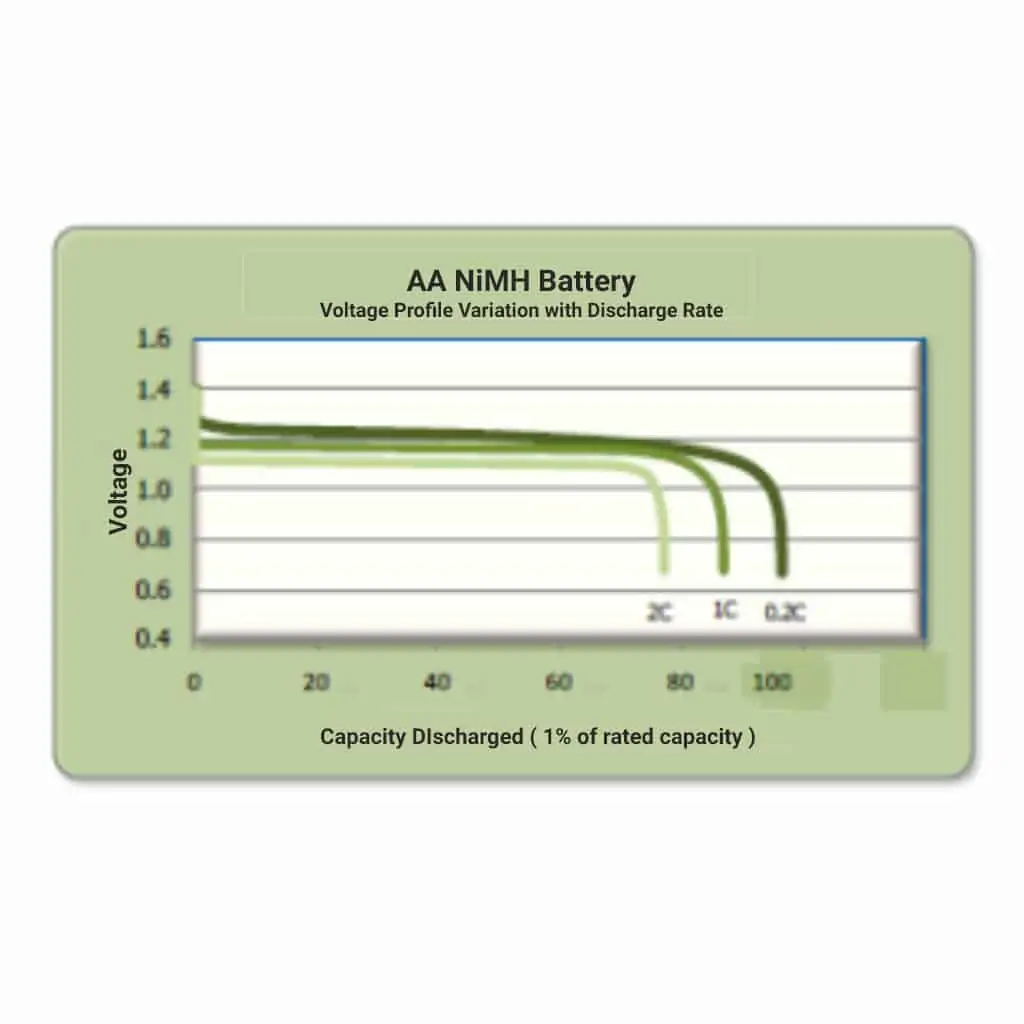

Li-ionやNiCdベースのバッテリーは、高い放電レートでは容量が減少しますが、鉛酸ほど顕著ではありません。 Fig. 9は、3つの異なる放電率がニッケル水素電池の利用可能な容量に及ぼす影響を示しています。 今回の場合、0.2C(5時間レート)、1C(1時間レート)、2C(1/2時間レート)となります。

いずれの場合も、電圧プロファイルは非常にフラットな状態が続きますが、放電期間の終わりに突然電圧が崩壊するまで、レベルは低下します。

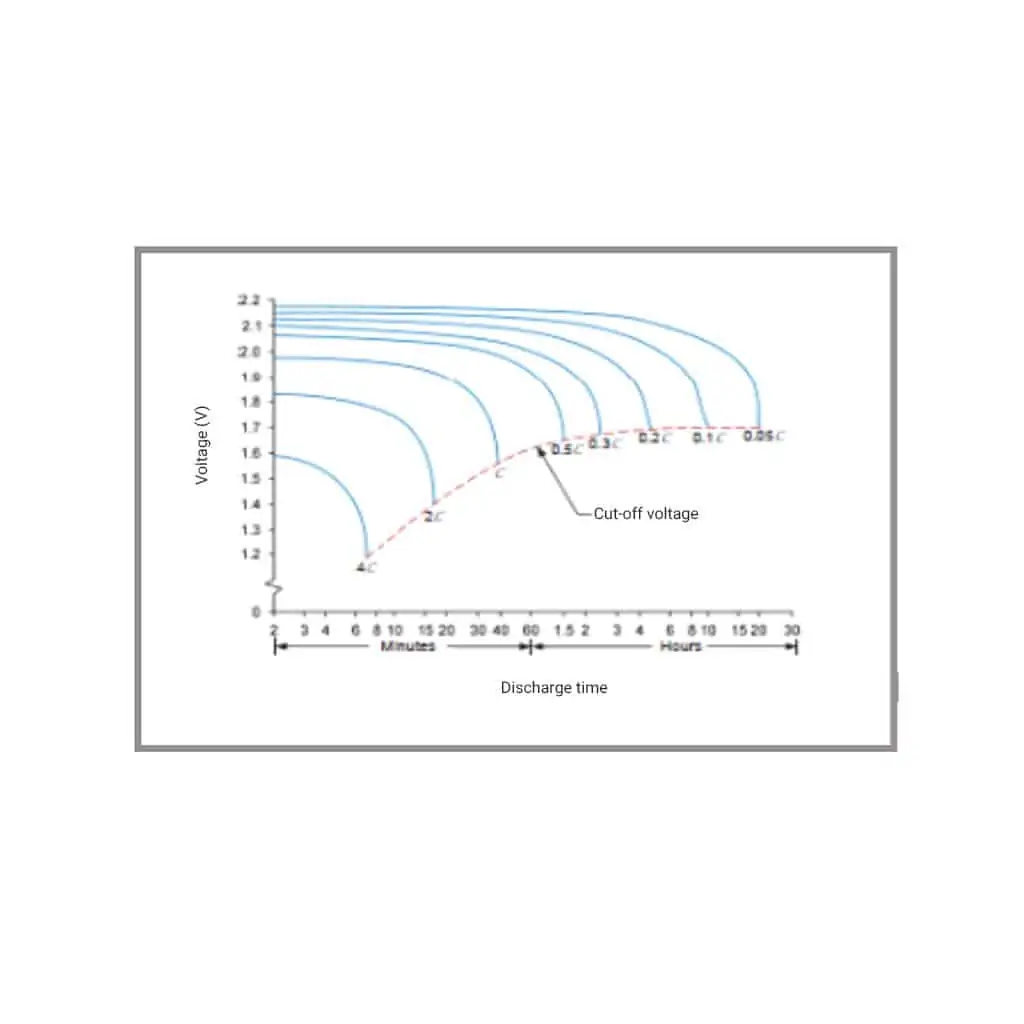

Fig 7. 鉛蓄電池の終止電圧および容量に及ぼす放電率の影響
Fig 7. 鉛蓄電池の終止電圧および容量に及ぼす放電率の影響
バッテリー充電 - 図8. ニッケル水素電池の放電率による走行時間と電圧の変化
Fig 8. ニッケル水素電池の放電率による走行時間と電圧の変化

バッテリー充電 - 充電・放電時間の計算

電池の充電・放電時間の計算
特定の充電状態にあるバッテリーの放電時間を設定するには、特定の放電率における消費電流とバッテリー容量を知る必要があります。 動作時間は、電池の化学的性質ごとに経験則を用いて概算することができます。

ある放電レートでの有効容量を知ることで、以下のように駆動時間を予測することができます。

電池の標準容量(アンペア時間)=C
放電電流(アンペア)=D
放電率=D/C=N
放電量(アンペア)=NC
放電レートDでの容量(アンペア時間)=CN
満充電時の放電時間(時間)=CN /D
充電状態をパーセンテージで推定することで、走行時間を算出することができます。
走行時間=充電状態%×CN/(100×D)=時間

充電時間の計算は、バッテリーの充電状態、バッテリーの種類、充電器の出力、充電器の種類によって異なるため複雑です。 バッテリーを充電するためには、バッテリーの充電状態を把握して、バッテリーに投入するアンペア数を決定する必要があります。 この現象が起こる割合は、充電器の定格や充電方法によって異なります。 明らかにリチウムイオン電池は、十分な出力を持つ充電器であれば、完全にフラットな状態から2〜3時間で充電することができます。

充電器の出力が制限されている密閉型鉛蓄電池では、ガス化の段階で電圧が制限され、電流が減少するため、より長い時間がかかります。 充電状態がわかれば、バッテリーに戻すのに必要なアンペア数が計算できます。 充電器の特性を知ることで、使用する充電パターンを考慮した上で、充電速度に応じた時間を計算することができます。

また、周囲の温度(気象条件)も充電電圧や充電器の電流に影響を与えます。 温度が高いと、充電電圧は下がりますが、消費電流も増えます。 フロート充電をしているバッテリーには、温度による電圧補正を行う必要があります。 温度が標準の25℃から大きく変化する場合に必要な調整については、マイクロテックスにご相談ください。

最後に、バッテリー充電について。

バッテリーを正しく充電し、その状態を知ることは簡単なことではありません。 業者からのアドバイスやバックアップサービスがないまま、バッテリーを購入してしまうことがよくあります。 だからこそ、お客様の満足度を第一に考えた信頼できるサプライヤーから購入することが大切です。 バッテリー充電のメンテナンスや設置に関するアドバイスは、信頼できる専門業者に依頼するのが一番です。

いつものように、顧客満足度の高い国際的な老舗バッテリーメーカーであるMicrotex社がサポートしてくれています。 同社は、ほぼすべての産業用および民生用のバッテリーを供給・サービスできる知識と製品を持つ数少ない企業のひとつです。 充電で電池が減るなら、減らない人に連絡を。
すべてのバッテリー充電について、事項
マイクロテックスにご相談ください。
